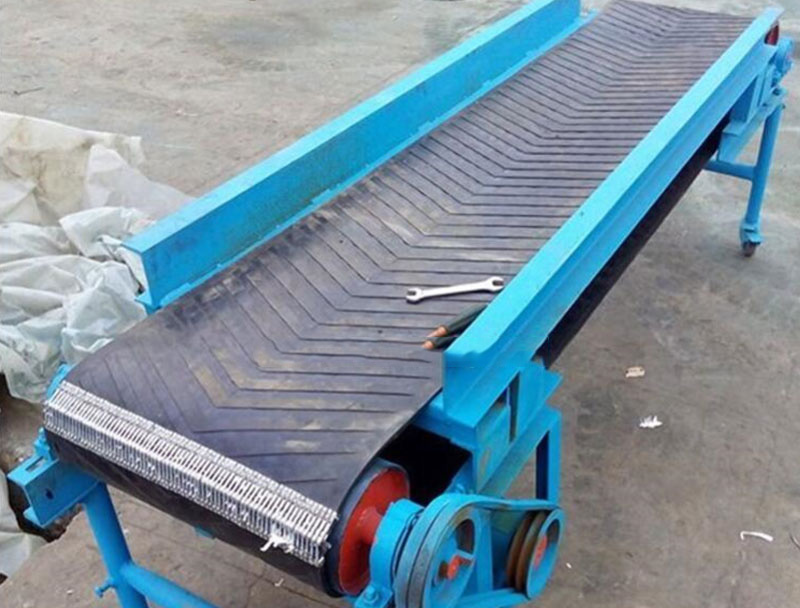

粉料皮帶給料機的結構正視圖，在機架8兩端固定有主動輪7、從動輪1，環型皮帶11套置在所述主動輪7，在上層環型皮帶11的下方設有支撐上層皮帶11的一組上托輥4，所述一組上托輥4固定安裝在機架8上的托輪架3上。在下層環型皮帶11的下方有一個下托輪5，該托輪5固定在托放架上，為環型皮帶11提供一個中部的支撐點。位于主動輪7一側的環型皮帶11的外環下方設有一個改變包角角度的增面輥6，可以設計在180°-225°。本實施例中主動輪7與從動輪1的中心線在同一水平面上。為了增強皮帶的托拉料的能力和不打滑，本實施例采用了包膠的主動輪7結構，以增大其摩擦系數。

粉料皮帶給料機，其特征在于它的結構包括固定于機架兩端的從動輪、主動輪，所述主動輪、從動輪為中間粗兩端少細的1∶100錐度結構，所述主動輪具有外包膠皮；固定于所述從動輪，主動輪上的環型皮帶；安裝在固定于機架上的托輥架子上的，支撐上層環型皮帶的一組上托輥；安裝在固定于機架上的托輪架上的，支撐下層環型皮帶的下托輪；安裝于機架上，臨近主動輪和的環型皮帶的外環下方的增面輥，該增面輥的安裝位置使環型皮帶與主動輪形成180°-225°包角；聯接在主動輪與驅動裝置之間的限載聯軸器；安裝在固定于機架上的彈簧裝置上的一個皮帶板式清料器。
粉料皮帶給料機其特征在于其中的限位器包括連接驅動裝置一側的中心呈現凸臺狀且具有六圓軸孔的電機接手、連接主動輪一側的中心呈凸臺狀且有六圓軸孔的皮帶機接手兩部分；所述皮帶機接手與電機接手的另一側相互套接在一起，位于電機接手的圓周側沿徑向均布有六個棘齒腔，在棘齒腔內放置有彈簧和棘齒，所述棘齒與棘齒腔的側接觸面設有銷棒與限位槽構成的限位器，每個棘齒外端與皮帶機接手的對應接觸面處相互為圓弧面配合接觸結構。
它的結構包括固定于機架兩端的從動輪、主動輪，所述主動輪具有外包膠皮；固定于所述從動輪，主動輪上的環型皮帶；安裝在固定于機架上的托輥架子上的，支撐上層環型皮帶的一組上托輥；安裝在固定于機架上的托輪架上的，支撐下層環型皮帶的托輪；安裝于機架上，臨近主動輪處的環型皮帶的外環下方的增面輥，該增面輥的安裝位置使環型皮帶與主動輪形成180°－225°包角；聯接在主動輪與驅動裝置之間的限載聯軸器。本實用新型與傳統的給料機相比，具有不跑偏、不打滑和防燒電機等優點和積極效果。
